在現代電子工業中，集成電路（IC）作為信息技術的核心基石，其性能與可靠性直接決定了電子設備的穩定性和壽命。隨著工藝節點的不斷縮小、芯片集成度的持續飆升以及應用場景的日益嚴苛（如汽車電子、工業控制、航空航天等），傳統的設計-制造-測試模式已不足以應對復雜系統的可靠性挑戰。因此，可靠性設計已成為集成電路設計流程中不可或缺、甚至需要前置的關鍵環節。它并非單一技術，而是一套貫穿芯片整個生命周期的系統性方法論，旨在從設計源頭預防、控制并緩解失效風險。

一、可靠性設計的核心理念與重要性

可靠性設計的核心目標是確保芯片在其規定的壽命周期內，在預期的使用環境和工作條件下，能夠穩定、無誤地執行預定功能。它與功能設計、性能設計、功耗設計并列為芯片設計的四大支柱。其重要性體現在：

1. 經濟性與市場競爭力：早期發現并解決可靠性問題，能極大降低后期測試、返工、維修乃至召回的成本。一顆高可靠的芯片是贏得高端市場（如車規級、軍工級）信任的通行證。
2. 系統安全與法律責任：在自動駕駛、醫療設備等安全攸關領域，芯片的微小失效可能導致災難性后果，并帶來嚴峻的法律責任。
3. 技術發展的必然要求：先進工藝（如FinFET、GAA）在帶來性能提升的也引入了新的可靠性威脅（如柵氧經時擊穿、熱載流子注入、負偏壓溫度不穩定性等），必須在設計階段加以應對。

二、主要可靠性失效機理與設計應對策略

可靠性設計需針對特定的物理失效機理，采取相應的設計加固措施：

1. 電遷移：在高電流密度下，金屬互連線中的原子被電子“吹走”，導致導線開路或短路。

• 設計策略：遵守更嚴格的布線規則，使用更寬的導線，增加通孔/接觸孔數量，采用銅互連及阻擋層材料，在電路設計中避免持續大電流路徑。

1. 熱載流子注入：高電場下的載流子獲得足夠能量注入柵氧化層，造成器件參數（如閾值電壓）漂移。

• 設計策略：優化器件尺寸和偏置電壓，避免晶體管工作在接近擊穿電壓的區域；采用抗HCI的器件結構或工藝。

1. 負偏壓溫度不穩定性：主要在PMOS管中，在負柵壓和高溫下，界面陷阱產生導致閾值電壓絕對值升高，驅動能力下降。

• 設計策略：優化工藝以改善柵氧界面質量；在電路設計時考慮NBTI導致的性能退化余量（設計裕度）；采用動態偏置或恢復技術。

1. 經時擊穿：柵氧化層在長期電場應力下累積損傷，最終導致絕緣失效。

• 設計策略：使用更厚或更高質量的柵氧（在性能與可靠性間權衡）；嚴格控制工作電壓；采用電壓域設計和電源管理技術。

1. 靜電放電與閂鎖效應：外部靜電或內部噪聲可能引發瞬間大電流，損壞電路或觸發寄生可控硅結構導致閂鎖。

• 設計策略：在芯片所有I/O端口及敏感內部節點設計完整的ESD保護電路（如GGNMOS、RC觸發SCR等）；通過良好的版圖布局（增加保護環、增大間距）來抑制閂鎖效應。

1. 軟錯誤：由高能粒子（如阿爾法粒子、中子）撞擊引發，導致存儲單元狀態翻轉或組合邏輯瞬時錯誤。

• 設計策略：對關鍵存儲器采用糾錯碼（ECC）、奇偶校驗；對觸發器采用加固單元（如DICE單元）；系統級采用三模冗余等容錯設計。

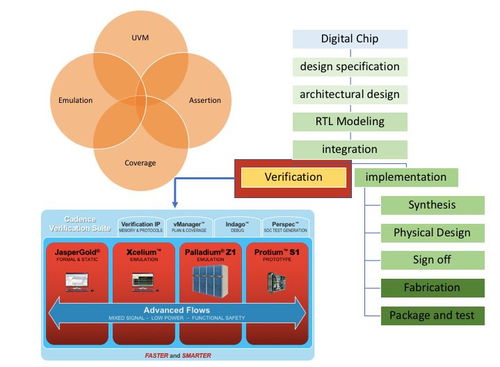

三、可靠性設計流程與方法學

一個系統的可靠性設計流程應融入標準的設計周期：

1. 可靠性目標與規范制定：根據產品應用場景（消費級、工業級、車規級），明確具體的可靠性指標（如FIT率、工作壽命、環境耐受等級）。
2. 設計階段的分析與加固：

• 可靠性仿真與預測：使用專用EDA工具，在電路仿真階段就模擬電遷移、HCI、NBTI等效應，預測電路壽命和參數漂移。

• 設計裕度：在時序、功耗、驅動能力等方面預留足夠余量，以抵消老化帶來的性能衰減。

• 容錯與自修復設計：對于極高可靠要求的系統，采用冗余設計、自檢電路、可重構邏輯等。

• 可測試性設計：集成用于監測老化、溫度和電壓的傳感器，以及用于測試內部可靠性的專用電路（如BIST）。

1. 版圖階段的可靠性考量：

• 遵守可靠性設計規則：比基礎DRC更嚴格的間距、寬度規則，以應對電遷移和自熱效應。

• 均勻性與對稱性：確保電源/地網絡分布均勻，避免熱點；差分對等關鍵電路嚴格對稱。

• 抗干擾布局：模擬與數字電路隔離，敏感信號屏蔽。

1. 驗證與評估：

• 可靠性專項驗證：檢查ESD保護網絡、閂鎖防護是否完整。

• 老化仿真與壽命評估：通過仿真數據，結合工藝模型，給出芯片的預計壽命。

1. 制造、測試與監控：與制造廠合作，監控工藝波動對可靠性的影響；進行加速壽命測試，收集實際數據以校準模型。

四、挑戰與未來趨勢

面向集成電路可靠性設計面臨諸多挑戰：

• 先進工藝的復雜性：3D集成、異質集成、原子級尺度器件帶來新的、耦合的失效機理。
• 新材料的引入：高k金屬柵、二維材料、新型互連材料的可靠性數據庫和模型尚不完善。
• 系統級復雜性：芯片-封裝-系統協同設計與協同失效分析難度激增。

未來趨勢將聚焦于：

• 設計-工藝協同優化：更早、更緊密地與制造端合作。
• 基于機器學習的預測：利用大數據和AI技術，更精準地預測芯片壽命和失效點。
• 智能自愈與自適應系統：芯片能夠實時監測自身健康狀態，并動態調整工作點或啟用備份資源。
• 可靠性標準與IP化：形成更完善的可靠性設計標準庫和可復用的可靠性IP，提升設計效率。

###

總而言之，集成電路可靠性設計是一個多學科交叉、貫穿始終的復雜工程。它要求設計師不僅精通電路與系統知識，還需深刻理解半導體物理、材料科學和失效機理。在“后摩爾時代”，當純粹的性能提升愈發困難，可靠性將成為衡量芯片價值和競爭力的最關鍵維度之一。從設計伊始就將可靠性內植于芯片基因，是打造成功產品、贏得長遠市場的必由之路。
